Vorverdrahteter Stratocaster-Plattenbaugruppen-Schaltkreis 50er-Jahre-Mixer (Mixer) mit 7 Positionen, 250 K CTS USA -Lautstärke mit einer Auswahl von linear oder Audio/Log, 250 K vintage -Ton für alle Mikrofonkombinationen, 250 K Blender-Controller, 5-Positionen-Grisby-Wahlschalter, Sprague. 047uf/Kondensator 200V.

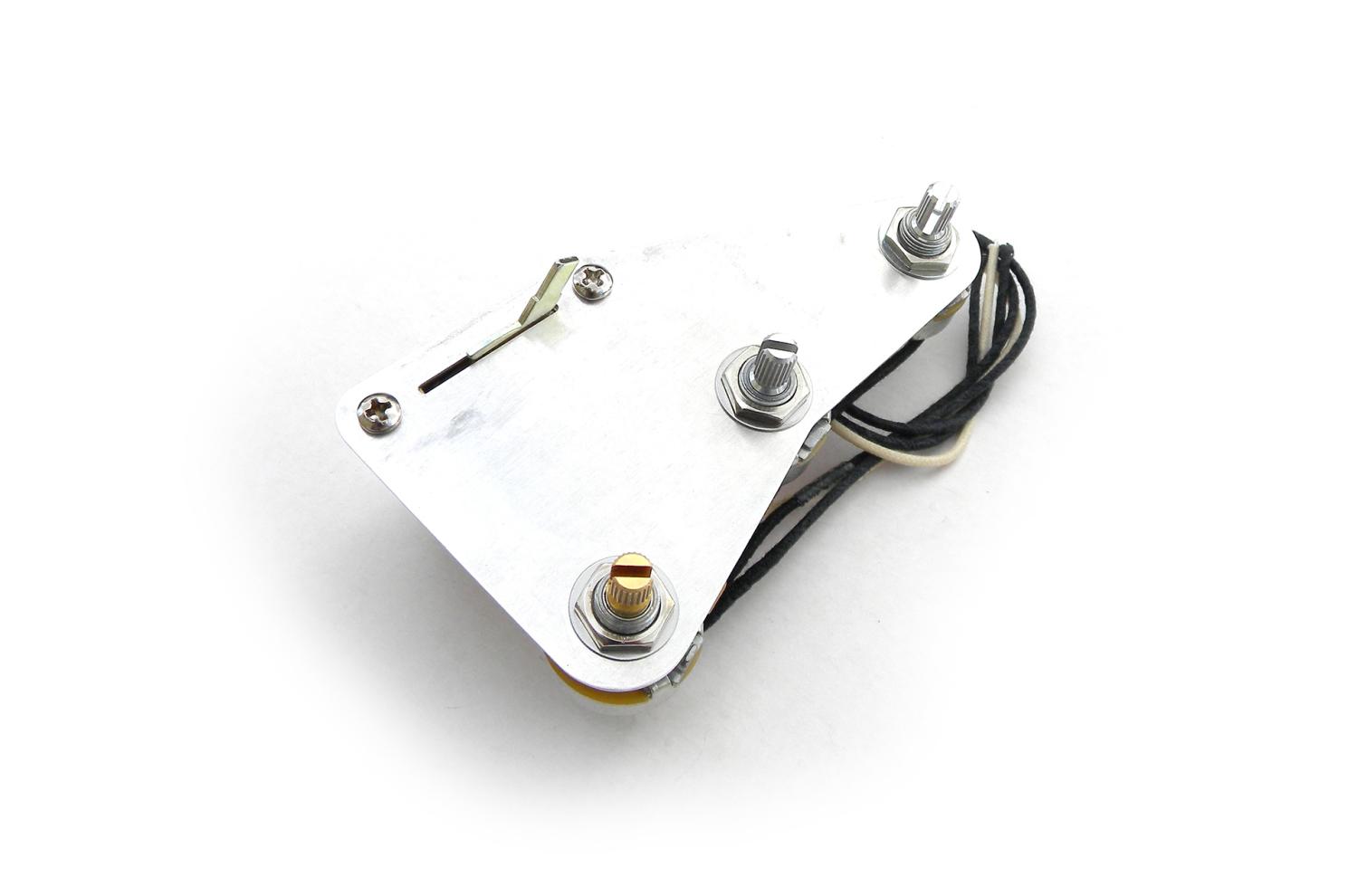

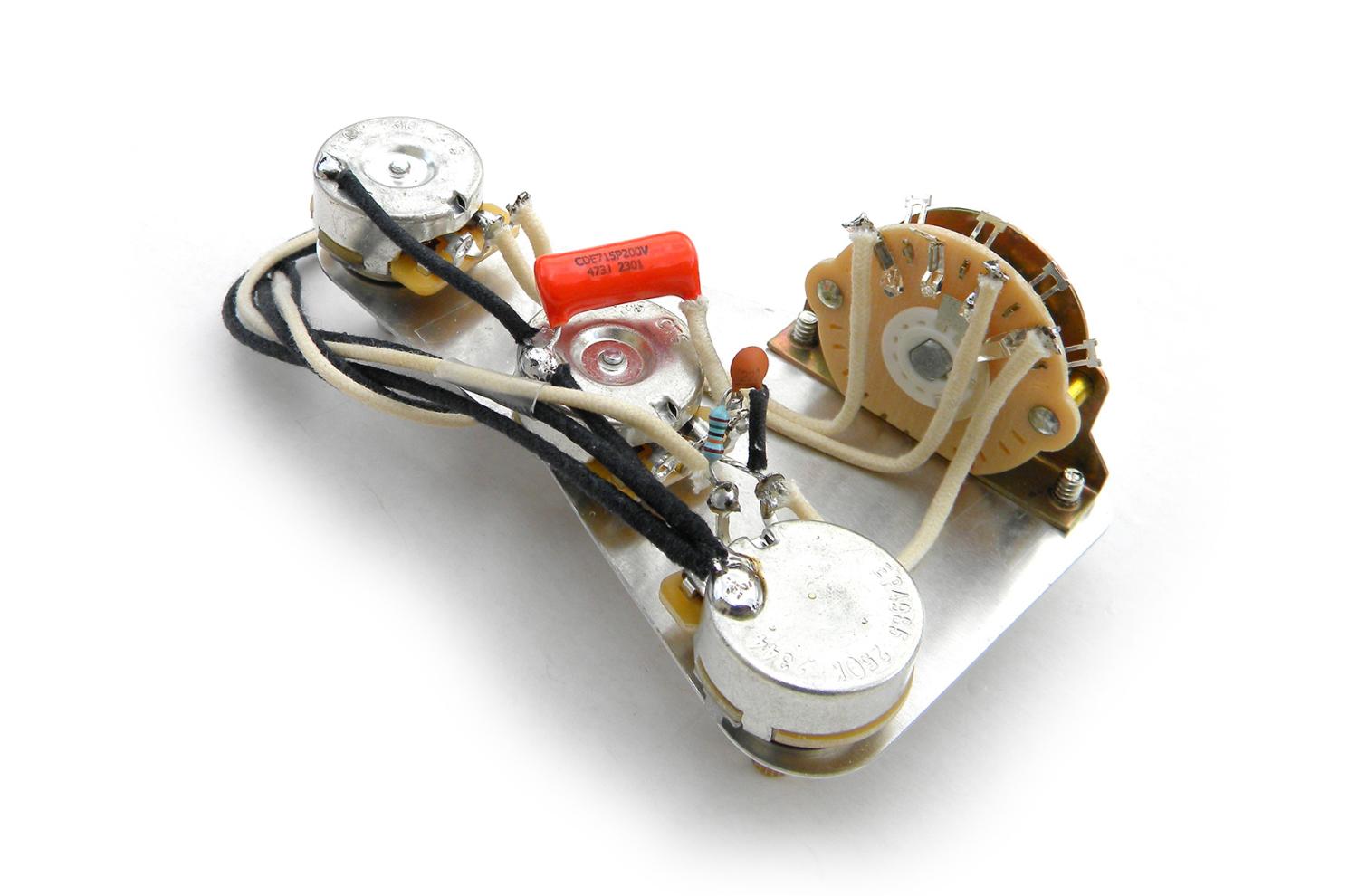

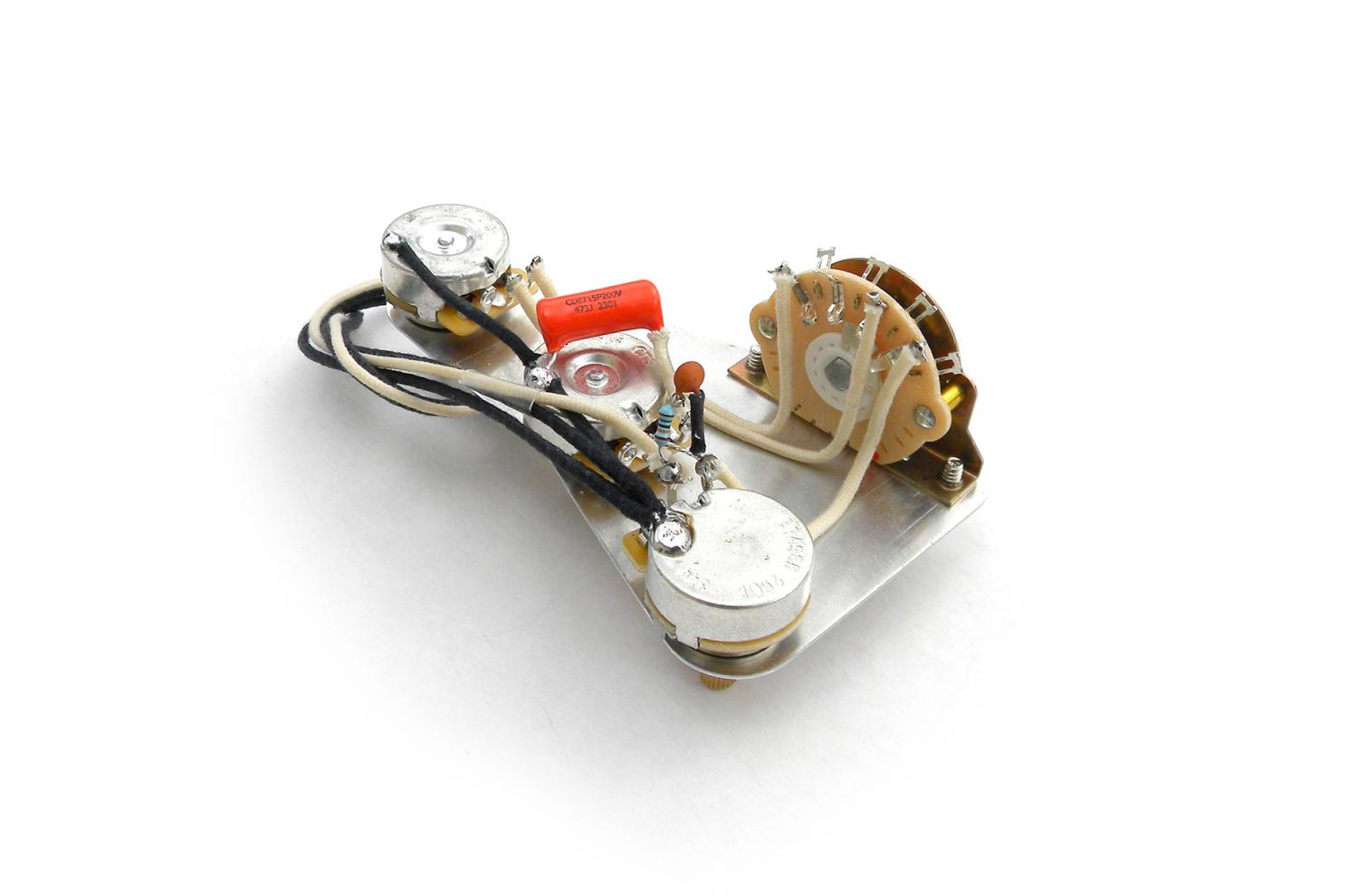

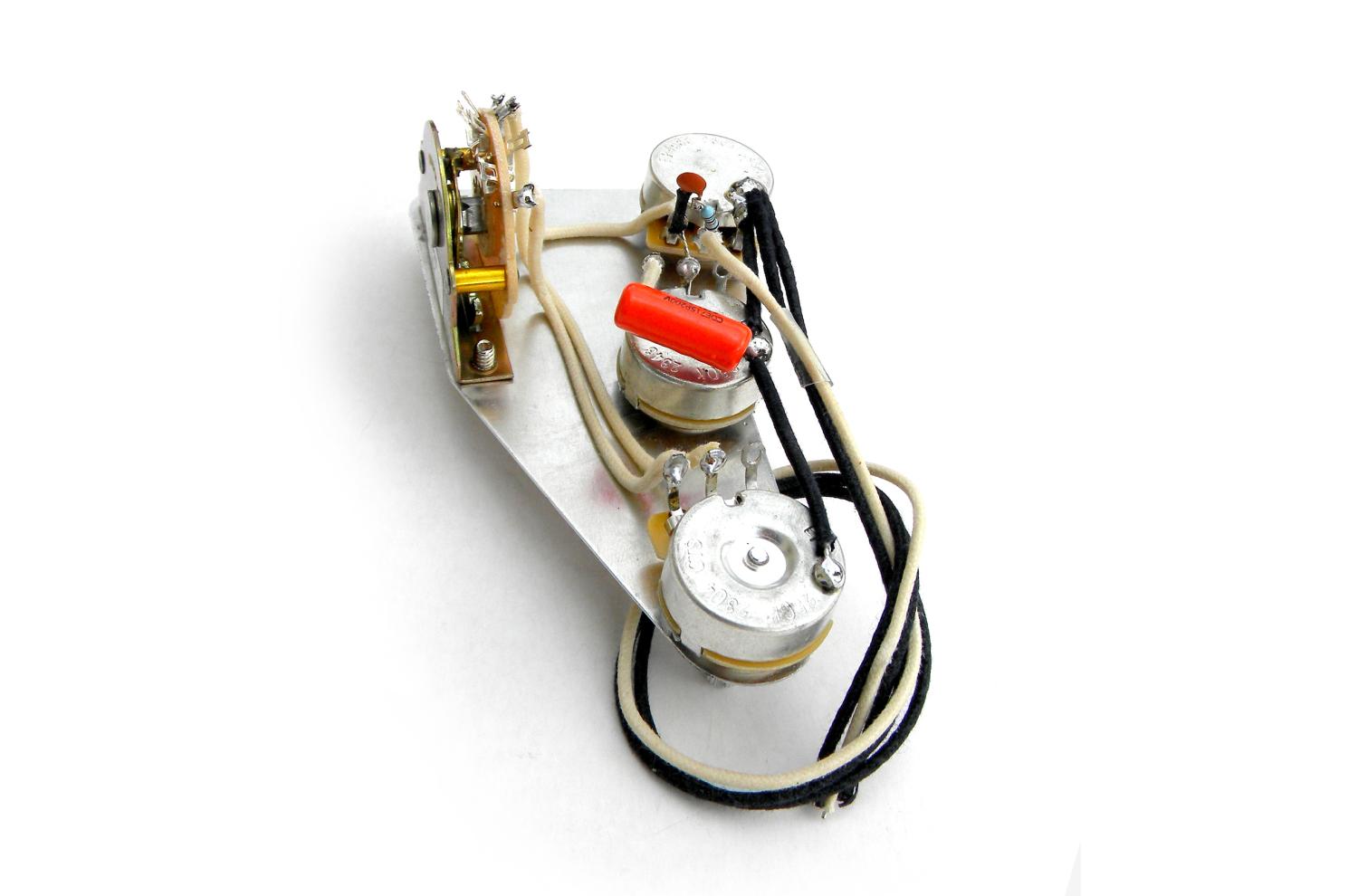

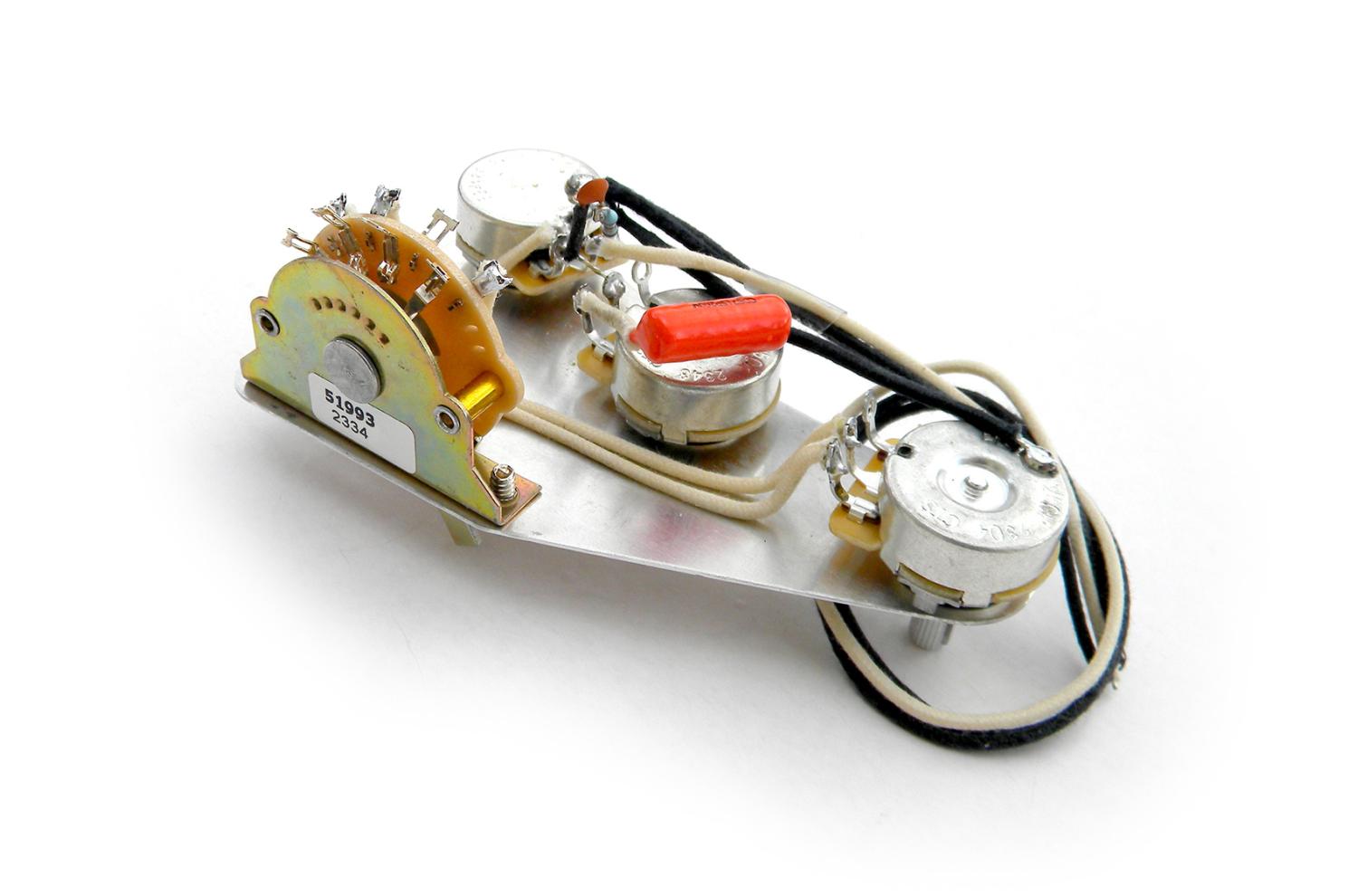

Fender Strat® Circuit 50's vorverkabelte Platte mit Mixer

• CTS 250K Audio/Log oder modernes lineares Volumen (Auswahl bei Bestellung) +/- 5 %;
• Serielles Treble-Bleed (0,002 uf/160 K) auf der Master-Lautstärke, um hohe Frequenzen beizubehalten, wenn die Gitarrenlautstärke reduziert wird;
• Masterton für alle Positionen CTS 250K vintage Audio/Log +/- 5 % (kurze Buchse);
• vintage CTS 250K Mixer-Lautstärkeregler (lange Buchse);
• Sprague Orange Drop Polyesterkondensator .047uf;
• Moderner Grisby 5-Positionen-Wahlschalter Fender Standard USA ;
• Aluminium-Leiter-/Isolator-Montageplatte „Fender 57 Assy Shield“ 001-9640-000.

Stratocaster Blender-Schaltung im 50er-Jahre-Stil, wie funktioniert sie?

Was ist „Blend-Circuit“? Ein System, das lediglich 7 Positionen anstelle der herkömmlichen 5 des Wahlschalters bietet. Das erste Potentiometer ist ein Master-Lautstärkeregler, das Tone-Potentiometer Nr. 1 funktioniert für die drei Tonabnehmer in allen Kombinationen des Wahlschalters. Tone-Potentiometer Nr. 2 ist ein „Blender“ oder „Mixer“-Lautstärke: Wenn Sie das Potentiometer gegen den Uhrzeigersinn drehen, aktivieren Sie die Lautstärke des nacken-pickup auf den Positionen 1 und 2 des Wahlschalters und in Position 4 und 5 aktivieren Sie die Gitarren-Tonabnehmer , funktioniert der Mischkreis in Stellung 3 des Wahlschalters nicht. Im Uhrzeigersinn verringern Sie die Gitarren-Tonabnehmer und behalten Ihre gewohnten 5 Positionen bei.

Die „Mischschaltung“ bietet Ihrer Strat® die 7 Positionen parallel wie ein Schalter oder einen Push-Push über ein unabhängiges Lautstärkepotentiometer. Mit einem einzigen knopf für alle Wahlpositionen, ohne zusätzliche Schalter oder Kipphebel. Der Sound ist funkiger, heller und komprimierter in der Sättigung. Durch die parallele Kombination von nacken-pickup und Steg- Gitarren-Tonabnehmer erhalten Sie Sounds im Jaguar -Stil und Telecaster-Sounds. Sie gleichen die Lautstärke des hinzugefügten Gitarren-Tonabnehmer aus.

Aufmerksamkeit!!! Diese Platte ist möglicherweise nicht mit 4-lagigen Schlagbrettern mit einer Dicke von mehr als 2,3 mm kompatibel.
